產品概述：

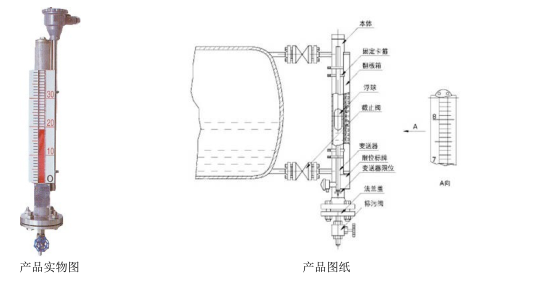

     側裝遠傳型磁性翻板液位計是應用戶需要將液位信號傳送到控制中心而開發的又一種液位計，它既有翻板液位計現場指示直觀之優點，又有液位計能將液位信號遠傳至室內便于集中指示和控制的特點。是側裝型磁性翻板液位計的改進型，具有安全可靠、觀察方便、液位指示清晰、直觀等特點。可廣泛應用于石油、化工、化肥、橡膠、醫藥、船舶、軍事、電力、食品等行業的各種塔、罐、槽、球型壓力容器和鍋爐等設備作介質液面的位置指示和自動控制。

主要技術指標：
   1、遠傳（變送）裝置
     （1）遠傳裝置量程：0~500mm至0~800mm；在同一設備上，因量程過大而同時使用多臺同一型號的浮子液位計時，遠傳部分可以串聯使用，但用戶在訂貨時需注明。
     （2）精度：±10mm。
     （3）回差：±10mm。
     （4）輸出信號：4-20Ma.DC。
     （5）遠傳最大距離：3Km，敷設電纜電容、點感最大值不超過0.04uF、2mH。
     （6）電源電壓：24V.DC.220V.AC50Hz（浮子液位計配帶24V直流）。
     （7）環境溫度：-40~+60℃。
     （8）環境振動：頻率≤25Hz、振幅≤0.05mm。
     （9）負載阻抗：250Ω
     （10）防爆軟管接頭：M20×1.5陰螺紋。
     （11）功耗：＜1.0W。
     （12）二次表開口尺寸：152×76經中國防爆電氣產品檢測中心檢驗合格。
   2、接液材質
     （1）筒體：1Cr18Ni9Ti。
     （2）浮子：1Cr18Ni9Ti。
     （3）上、下連接法蘭：1Cr18Ni9Ti。
     （4）排污閥：1Cr18Ni9Ti。
工作原理：
     液位的變化，使傳感部分中的電阻Px的電阻值發生相應變化。例如：液位在零位時，由于浮子內磁鋼性驅動。使JG1吸合，Rx值最大（輸出4mA）。隨著液位上升，浮子上升，JG1失磁脫開，JG2得磁吸合Rx=R總-RJ，如此浮子上升，電阻Rx隨液位上升，阻值呈線性減少，到最高點時，Rx=O(輸出20mA)；液位下降。則反之。由轉換部分提供的恒流源IH，在Rx上開成線性電壓，進入轉換部分，轉換成4-20mA的信號。
訂貨須知：
     訂貨時請注明口徑、長度、材質、壓力及規格等。
