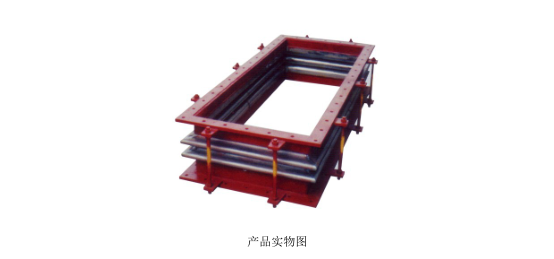

產品概述：

     矩形金屬波紋補償器主要用于輸送氣體或含塵氣體管道及風機出口，用來吸收位移和（或）減振。

主要技術參數:
     壓力：真空－0.1Mpa
     溫度：-40-400
     截面：任意尺寸
     波形：CE波、U形波、V形波、UV形波
     材料：考頓鋼（CE）、不銹鋼、碳鋼等
     角部：圓角、斜角、像機角
CE標準產品：
     CE標準波紋補償器是根據美國CE公司相關標準研制的，主要特點是波紋管材質普遍選用耐候性鋼：考頓鋼（COR-TEN）；（當然亦可選用奧氏體不銹鋼）?？碱D鋼相對于奧氏體不銹鋼來說成本低廉，主要用于溫度較低的火電廠鍋爐煙風道系統。其它工況相近的管道上也可以選用CE矩形波紋補償器。
1.CE標準波形參數表：
     CE標準波形根據波高可分為全高和半高兩種波形參數，見下表:
說明：
     （1） 推薦選用全高波形；當矩形管道橫截面積小于4.6m2，以及管道尺寸有一邊于1.2m（但應大于0.6m）的場合時，宜選用半高波形。
     （2） 多波形式的CE波紋補償器均由單波和雙波組合而成（見圖1）。
     （3） 表中a、b表示矩形管道接口尺寸。
2.CE波形單波軸向補償性能表：
說明：
     （1） 產品作50％預拉伸后，軸向補償量±24、±11……相當于可以單方向壓縮48、22……；
     （2） 如介質溫度〉400℃，請與我公司聯系，進行特殊設計。
3.典型產品結構：
以下列出1-6波的通用型產品長度（mm）（未作予拉伸長度）表3
注：產品長度適用于內插入焊連接方式，當為兩端坡口對接焊時，一般需再加長150-200。結構示意圖：
4.產品代號標記示例：
     （FT）.波形代號.接口尺寸×波數－（連接方式）－（產品長度）
說明：
     類型代號：通用型代號：FT可以省略不注，其它類型（如角向FJ，滑槽FH等）請參見“非標準產品”代號說明；
     波形代號：全高代號CEQ,半高代號CEB；
     接品尺寸：指矩形管道的邊長（見圖1）；
     連接方式：省略不注時默認內插焊，對接焊代號J，法蘭連接代號F，其余連接方式請說明；
     產品長度：指產品出廠長度，不注時按表3；
     角部結構：默認為圓角，若為斜角請說明；
     材料：波紋管默認采用考頓鋼，結構件一般采用Q235-A；若波紋管、結構件采用其它材料，請在定貨時說明；
     端結構件：CE全高為12#槽鋼120×53×5.5，CE半高為10#槽鋼100×48×5.3。
     當您對產品的類型、材料、接口連接方式、端結構件等有特殊要求時，請在合同中說明。
舉例：
    （1） 選用一般通用型結構，全高波形，波紋管采用考頓鋼，矩形管道接口尺寸為6000×4400，波數為3波，連接采用內插焊的補償器代號：CEQ6000×4400×3
    （2） 選用一般通用型結構，半高波形，波紋管材料SUS304，矩形管道接口尺寸1500×3500，波數為2波，連接采用對接焊、長度400，預拉伸27補償器代號為：CEB1500×3500×2-J-400波材SUS304，預拉伸27。
     矩形波紋補償器定貨時，請參見附錄提供若干技術參數。
